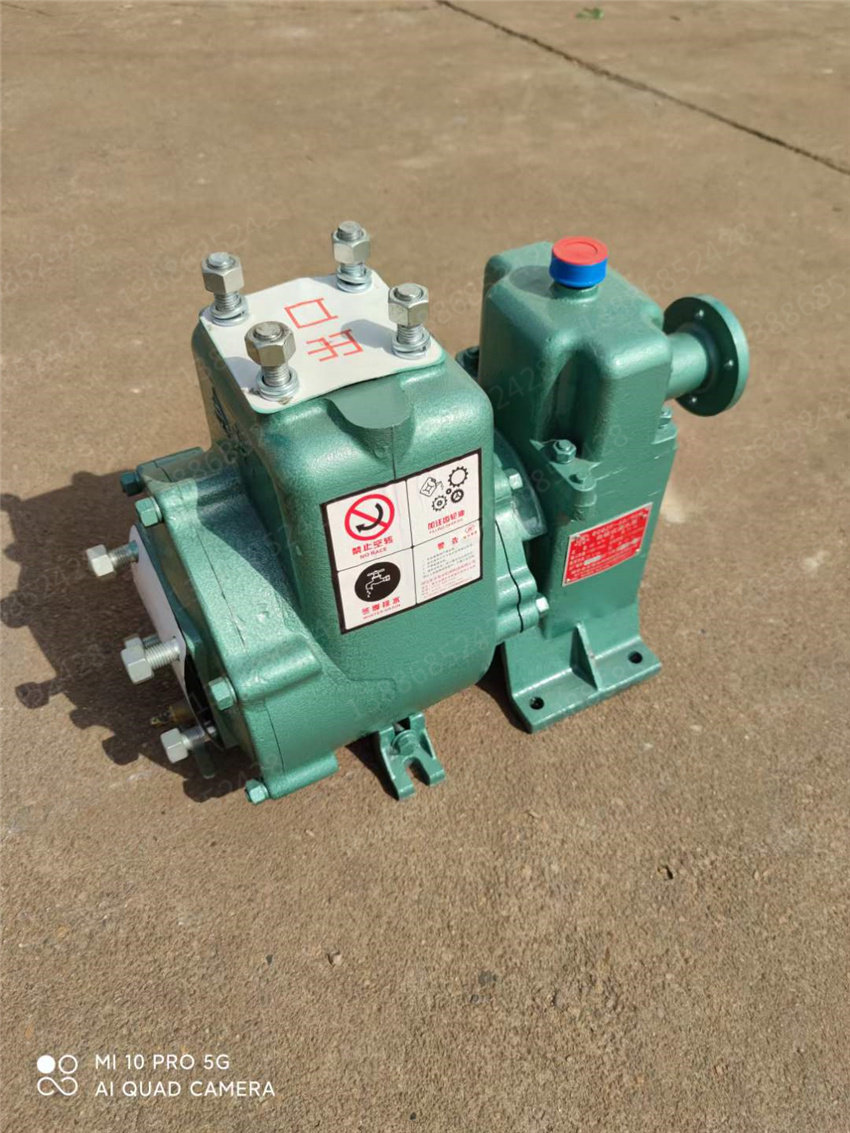

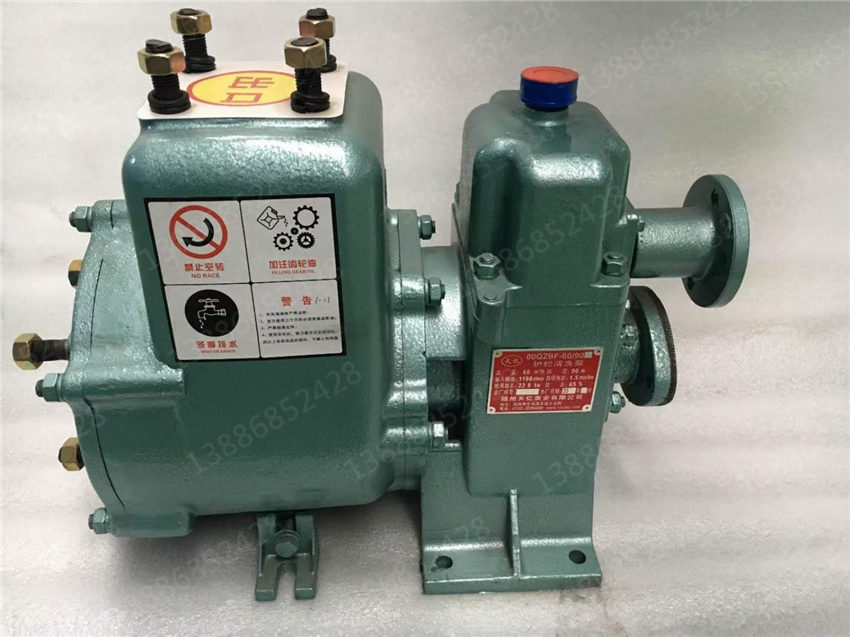

圖六65QZ40/45外形及安裝尺寸

1、泵在汽車上安裝時，首先把泵兩側的撐腳卸下，泵軸心線與聯軸器對準后，將齒輪箱上的四個底腳螺栓擰緊，然后裝上兩側的撐腳并擰緊螺栓。

2、泵進出口管路安裝時，必須緊固在車身上，泵不能承受進、出口管路的重量和附加力，泵進口管路中應加裝過濾網，網孔應小于φ6mm，以免較大石塊和長纖維吸入。

3、泵及管路系統安裝完畢，應經壓力為泵工作壓力1.2倍的壓力試驗，歷時3分鐘，以證明各處無泄漏（進口有真空表時應關閉該路或卸下真空表）。

4、試運轉時，泵內應加注滿液體，以防止機械密封干磨擦造成損壞。5、泵送油料時，必須加接地線，將靜電導入地下。（二）使用要求

1、啟動前，首先檢查齒輪箱內油是否足夠。注意∶新泵使用一星期后，應放凈齒輪油更換新齒輪油。

2、檢查泵內是否存有足夠的液體;檢查放水閥門是否已關閉。3、打開出口管路閥門少量，開足進口管閥門。

4、泵的吸入管口應浸在液面30cm下，以防空氣吸入。吸入管口的濾網也不能太密，更不得堵塞。

5.泵啟動后即開始自吸過程，所以必須適當提速使泵達到或略高于額定轉速，因為較長時間的低速運行會延長自吸時間，甚至完不成自吸任務。當出口壓力表顯示壓力時，即表明

寸

2、泵工作時需要的動力直接由汽車發動機通過取力器提供。作地面泵站也可用電機或柴油機驅動。

3、當水源含有泥沙、雜物時，，吸入管進口應置于網罩內，網罩通孔總面積應大于300cm²，而網孔直徑應小于6mm。

4、泵的軸封采用機械密封，因此泵運行可靠、壽命長。

四、工作原理

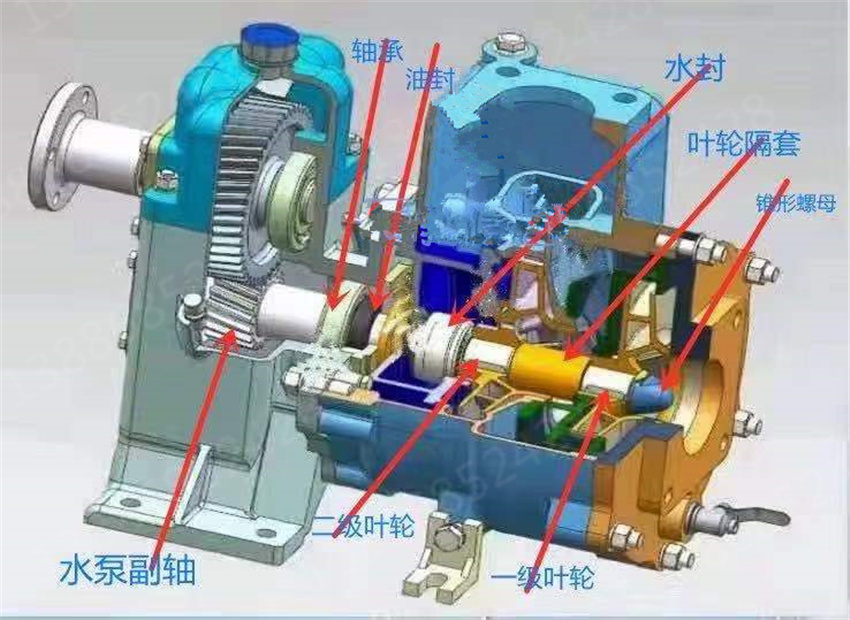

該類型泵采用外混式軸向回液的泵體結構，泵體由吸入室、儲液室、回流孔和氣液分離室組成。泵起動后，葉輪將吸入室內所存的液體及吸入管路中的空氣一起吸入，并在葉輪內得以完全混合，在離心力作用下，混合液體通過壓出室進入氣液分離室，由于氣體的比重輕，氣體從液體中分離出來，并從出口管中排出，而液體在氣液分離室中下沉，經回流孔回到葉輪外緣，進行又一次的氣液混合——分離過程，，依次循環，直到吸入管內氣體排凈而充滿液體，完成自吸過程;當水流出葉輪后，葉輪中心部分出現真空，吸水池中的水在大氣壓力作用下經吸水管進入葉輪，由于葉輪不斷地旋轉，水也不斷排出和吸入，形成連續不斷的泵水作用。

為保證泵的良好的自吸性能，必須滿足∶

1、泵工作時，泵內的液體存量必須高于泵軸，進口管安裝必須高于泵軸中心線150mm以上。

2、進口管路系統不得漏氣，吸水口必須浸沒于水中，防止空氣吸入。3、泵出口應先安裝一段不短于180mm 直管后，再接彎管。

五、安裝及使用（一）安裝要求

泵的外形及安裝尺寸見圖五、圖六

圖五 80QZ60/90泵外形及安裝尺寸

：
