| 基本參數： | 容積[30-35] 噸位[15] | 排放標準： | 國六 |
（1）整車尺寸：10850×2550×3850
（2）罐體尺寸：8000×2460×2300
（3）總重量25噸，載重13.5噸上高速不超重，滿載17噸，自重11.4噸
（4）料罐容積30-35方，4個獨立倉，實載：豬料 17-19噸，雞料19-21噸
（5）絞龍水平長度: 7.2米可加長，絞龍整體舉升高度：9米可加高，水平最大輸送距離7.2米可加長。罐體外
形尺寸:8000×2460×2300;罐體有效容積:28.28立方米。
（6）卸料時間：30-40分鐘。卸料速度：液壓驅動800-1000千克/分鐘，電動驅動500-700千克/分鐘。卸料殘留
率：≤0.022% 。卸料回轉角度：360 度 (單邊 180 度)。
（7） 罐體材質：廂體自重4.9噸。高強度鋁合金鋼材料，輕量化，整車自重輕，空車省油，載貨多拉1噸左右。
罐體材質采用2mm優質高強度合金材料c600xt，罐體內分為若干隔倉，可以獨立控制各分倉卸料順序和速度，倉室
數量可根據用戶需求增減。絞龍最大舉升仰角60-80度。頂部絞龍的舉升旋轉均為液壓控制，可左右旋轉180度。采
用進口液壓配件。使用電動絞龍需外接380V電源，或加裝車載發電機。電動系統采用西門子電機，液壓馬達液壓泵
采用美國伊頓。卸料方法2種：第一種：380V 電機卸料：外接 380V 電源,只能在養殖場有三相電的情況下卸料使用
(需要拉電纜線), 外接 380V 電源可加裝車24kw380V發電機。外接 380V電源成本低,環保,車輛損耗低。【絞龍由電
機進行驅動（3 個 5.5KW 380V 電機），外接 380V 電源，全套施耐德/德力西電控,電控系統具有換相，防欠壓，防
反轉，聯鎖保護等功能。無三相電場所可加裝車載發電機供電。卸料可選裝無線遙控操作。】第二種：液壓馬達卸料：
絞龍液壓驅動, 使用車輛怠速液壓驅動絞龍卸料(不用拉電纜線）。速度快,安全性高,免維護。【采用進口配件, 液壓
系統主要部件(品牌)：液壓泵（ DENISON 丹尼遜Hydraulics 雙聯葉片泵）、液壓馬達（ eaton 伊頓）、液壓換向閥
（臺灣油力）、高壓防爆液壓油管。工作穩定，不會出現液壓油溫過高而導致的卸料速度變慢或堵料，使用年限長。
卸料可選裝無線遙控操作。】
罐體工藝：嚴格的焊接工藝保證質量，罐體頂板為防滑花紋板提高安全系數。罐體底部一體式結構，一次成型技術，
強度高，外表美觀；頂部采用斜頂設計，提高容量及平衡度，同時使雨水自然排出，罐體頂部無積水不會出現銹蝕現象
相應延長整車的使用壽命，解決滲漏的問題保障罐內飼料不受污染。罐體側面使用國標 U 型鋼斜撐加固，行駛過程中
更加穩固，有效的杜絕了傳統情況下車輛長期滿負荷使用出現的罐體開裂的情況。

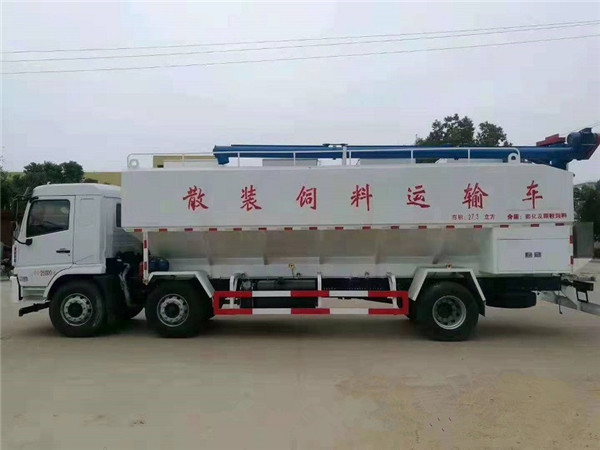

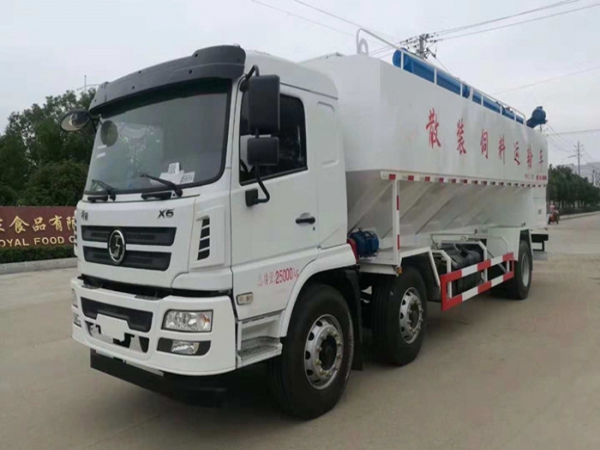

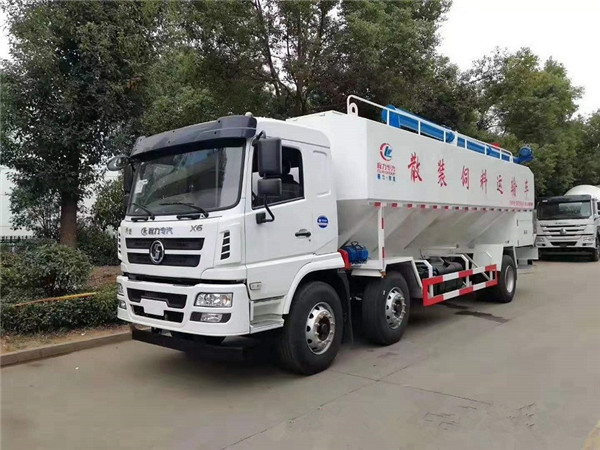

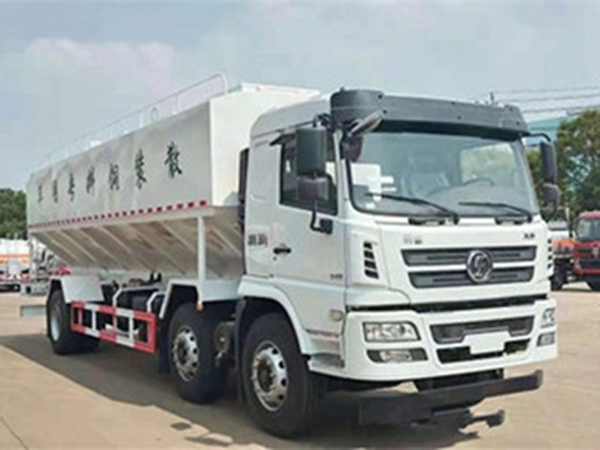

陜汽軒德15噸散裝飼料車整車技術參數
車輛名稱
陜汽軒德前四后四散裝飼料運輸車
整車型號
SCS5250ZSLSX
整車尺寸
11050×2500×3980(MM)
料罐標準容積
30立方
料罐裝載重量
15-18噸
總質量
25000(KG)
整備質量
10750(KG)
額定載質量
14055(KG)
液壓系統絞龍
進口液壓部件
電動系統絞龍
電器部分進口件、國產件可選
飼料罐倉數
4
罐體材質
武鋼專用容積板
整車卸料時間
32分鐘
卸料速度
≥500KG/min
卸料殘留率
≤0.10%
卸料絞龍最大仰角
60度
水平最大輸送距離
6.86米
垂直最大輸送高度
9米
卸料回轉角度
360度 (單邊180度)
生產周期
7個工作日
陜汽軒德15噸散裝飼料車底盤技術參數
底盤名稱
陜汽軒德
底盤型號
SX1255GP5
發動機
WP6.245E50/濰柴6缸245馬力
變速箱
法士特8檔
軸數
3
輪胎數量
8
輪胎規格
11.00R20真空胎
排放標準
國五/國六
陜汽軒德15噸散裝飼料車底盤基本配置

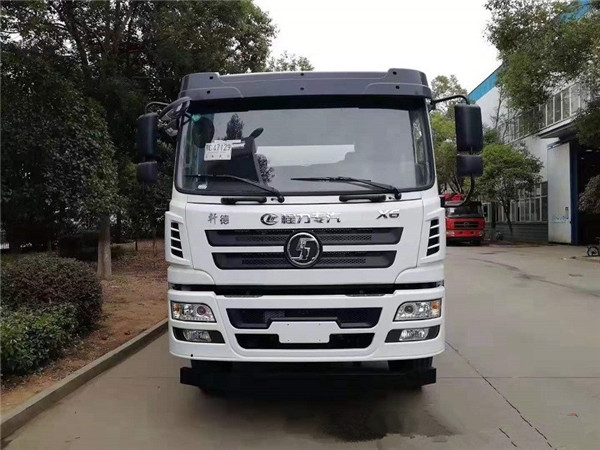

軒德X6駕駛室，濰柴245馬力，法士特8擋變速箱，1800+5000mm軸距，11.00R20鋼絲胎，電動門窗，中控鎖，空調，ABS，方向助力，氣囊座椅，整車尺寸：10150X2500X3730mm,其他標配。
陜汽軒德15噸散裝飼料車選裝配置說明
可根據用戶實際情況選擇電動絞龍式（三相電配套場所）。針對無三相電場所，電動系統絞龍也可選配車載三相電發電機或者選擇液壓絞龍式。
電動系統絞龍，由3個5.5KW 380V電機驅動，電控部分進口件和國產件可選！卸料可選無線遙控操作。
我公司液壓系統絞龍為保證車輛工作穩定性，所有液壓系統部件：液壓泵、液壓馬達、液壓多路閥、高壓防爆管均采用進口件！其中液壓泵為葉片泵，流量均勻、運轉平穩、噪音小、工作壓力和容積效率比齒輪泵高，相比齒輪泵卸料速度更快！卸料可選無線遙控操作。

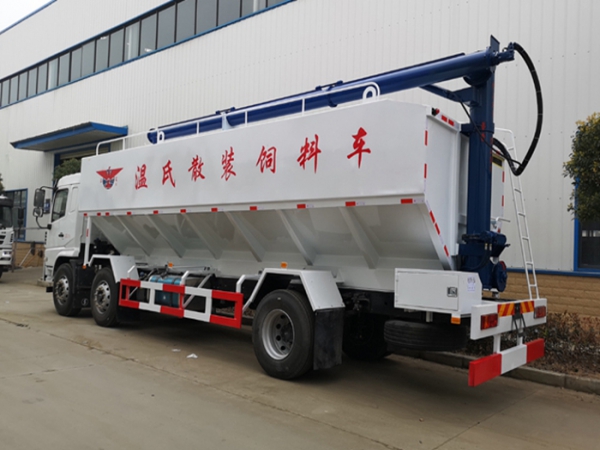

絞龍由舉升絞龍，垂直絞龍，水平絞龍三部分組成，垂直絞龍可360度旋轉（正負180度）。
